Monitorowanie pracy systemu zasilania rozdzielni elektrycznej w oczyszczalni ścieków w Malborku

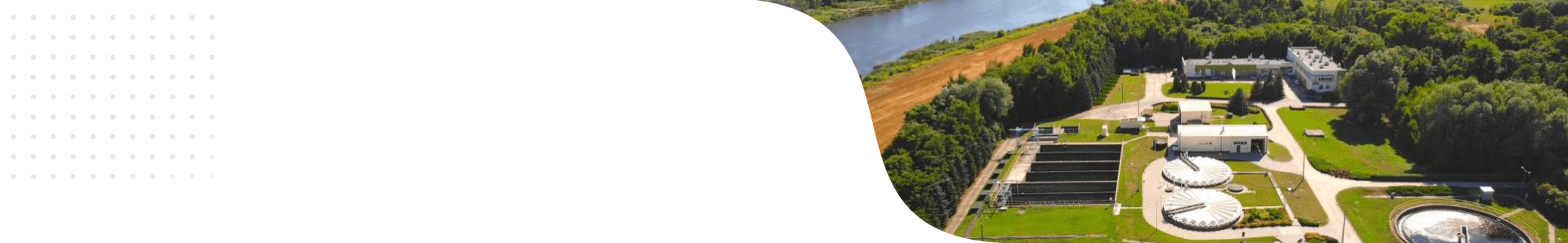

Oczyszczalnia ścieków dla Malborka położona jest na lewym brzegu rzeki Nogat, w miejscowości Kałdowo Wieś. Operatorem oczyszczalni jest Przedsiębiorstwo „Nogat” Sp. z o. o.

Jak to działa

Monitoring pracy systemu zasilania rozdzielni głównej w oczyszczalni ścieków „Nogat” został zrealizowany w oparciu o sterownik Saia PCD1.M2120 firmy Saia Burgess Controls, który realizuje następujące funkcje:

• Monitoring niżej wymienionych komponentów systemu (część za pomocą wejść cyfrowych, część za pośrednictwem sieci Modbus RTU):
  – stanu wyłączników w rozdzielni,
  – wyłączników przeciwpożarowych,
  – termostatów,
  – stanu pracy UPS (prostownik, falownik, bypass),
  – stanu pracy SZR (Samoczynne Załączanie Rezerwy),
  – stanu pracy baterii kondensatorów,
  – stanu pracy mierników parametrów sieci elektrycznej,
  – stanu pracy agregatu prądotwórczego,
  – klimatyzatorów ‒ sygnały o awarii.
• Rejestracja pomiarów i stanów w plikach CSV,
• Archiwizowanie danych na stacji roboczej ‒ sterownik codziennie przesyła do stacji pliki CSV,
• Wyświetlanie danych historycznych na wykresach,
• Wizualizacja pracy instalacji na stronie www (przykład na poniższym zrzucie z aplikacji).

Korzyści z wdrożenia

• Stały, bieżący dostęp do aplikacji za pomocą przeglądarki www ‒ w dowolnym czasie i z dowolnego miejsca możliwy jest dostęp do wizualizacji, danych historycznych, alarmów itp.,
• Pełny obraz instalacji widoczny na czytelnej wizualizacji,
• Zdalny monitoring parametrów pracy instalacji,
• Dostęp do wizualizacji ze smartfonów i tabletów za pomocą aplikacji SBC Micro Browser dla urządzeń z systemami Android lub iOS,
• Ekonomiczne rozwiązanie z wizualizacją webową, która realizuje funkcje systemu SCADA.

Wykorzystane rozwiązania i urządzenia

• PCD1.M2120 + 2 szt. PCD2.E160 (moduł wejść cyfrowych),
• Moduły komunikacyjne PCD7.F150S (Modbus RTU).

Integrator

ECOM
www.ecom.waw.pl
