Radiomodemy i routery Racom współpracują ze sobą w niezawodny sposób, tworząc sieci o dowolnej topologii, łączące komunikację radiową z GSM i innymi standardami.
Doskonały przykład wydajnej, hybrydowej sieci komunikacji bezprzewodowej tworzą radiomodemy RipEX w połączeniu z routerami GSM M!DGE. Urządzenia zapewniają automatyczne przełączenie pomiędzy kanałami komunikacji – z sieci radiowej na GSM. Istnieje możliwość konfiguracji zasad tego przełączania. Dodatkowe zabezpieczenie komunikacji stanowią sieci redundantne.
Hybrydowe sieci radiowe i GSM RACOM ‒ dlaczego warto?
- większa niezawodność transmisji,
- zoptymalizowany przesył danych – automatyczny wybór lepszego kanału komunikacji (np. sieć GSM wykorzystujemy tylko podczas problemów z siecią radiową, ograniczając koszty pakietowej transmisji GSM),
- bezpieczeństwo danych (szyfrowanie, wykrywanie i korekcja błędów),
- konfiguracja sieci z poziomu strony www,
- zdalny serwis i diagnostyka,
- obsługa protokołów SCADA, protokołów na interfejsach szeregowych i konwersja protokołów,
- elastyczność – możliwość budowy sieci o dowolnej topologii i jej rozbudowy w przyszłości,
- możliwość budowania sieci redundantnych z możliwością definiowania wielu zastępczych ścieżek komunikacji,
- automatyczne przełączanie ścieżek komunikacji w przypadku awarii sieci.

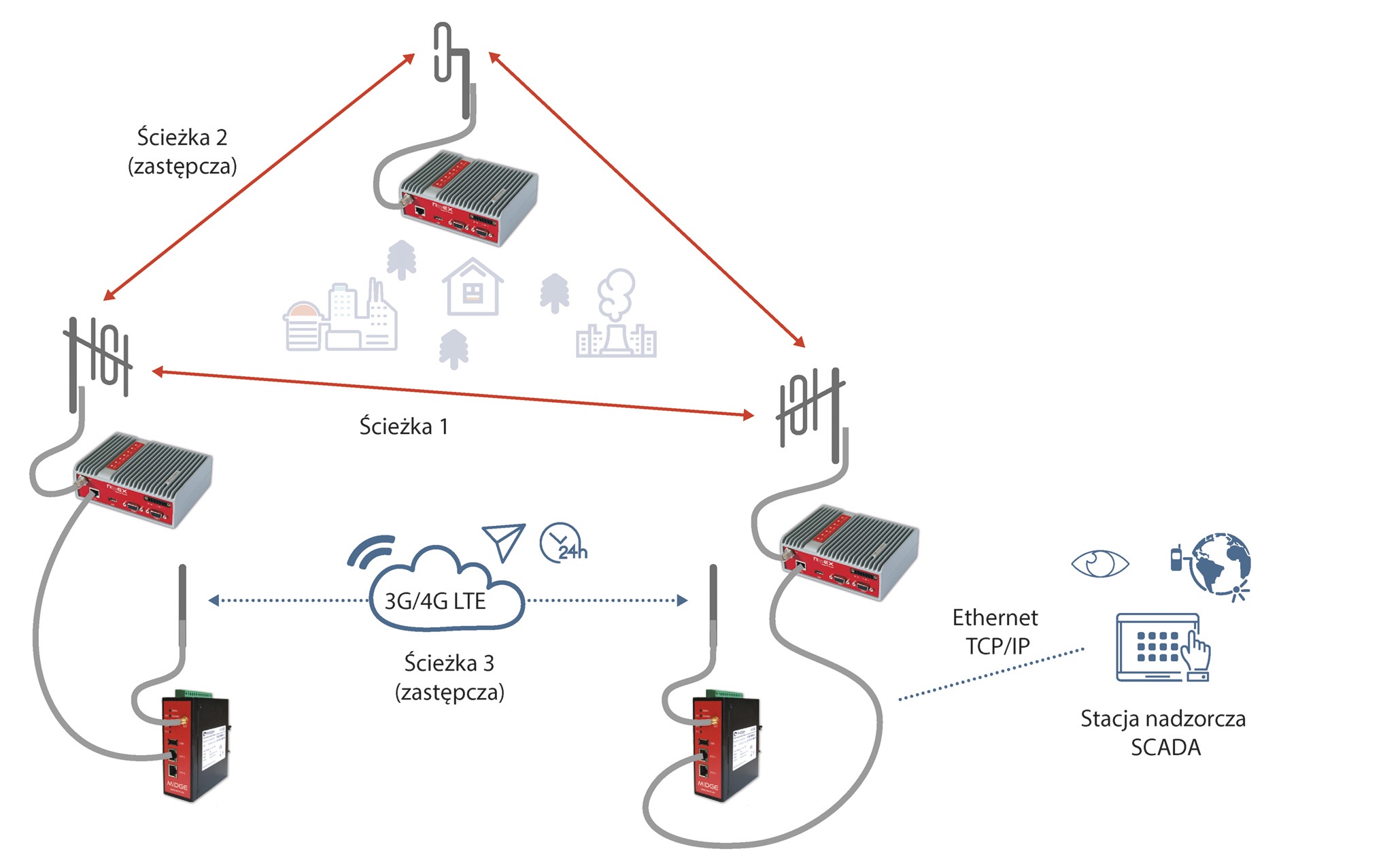

Rys. Przykładowy schemat topologii hybrydowej, redundantnej sieci komunikacyjnej zbudowanej z użyciem urządzeń RACOM
Komponenty systemu:
Radiomodemy RipEX to najbardziej zaawansowane technologicznie produkty firmy Racom i jednocześnie najskuteczniejsze radiomodemy w swojej klasie ‒ prędkość przesyłu danych wynosi 166 kbps przy 50 kHz. Dwuzakresowe radiomodemy VHF/UHF (pasma licencjonowane) z funkcją routera i konwertera protokołów obsługują różne szybkości transmisji i standardy modulacji, mogą także pracować w trybie transparentnym.
Wysoka czułość i konfigurowalna moc wyjściowa do 10 W pozwalają utrzymywać połączenia w odległości ponad 50 km bez konieczności widoczności anten. Każda jednostka może pracować jednocześnie jako klasyczny radiomodem, repeater (z nielimitowaną ilością przekazań) i jako interfejs między siecią radiową a dowolną siecią IP (WLAN, Internet, itp.). Z wykorzystaniem RipEX-ów można budować sieci o różnej topologii, w tym hybrydowe.

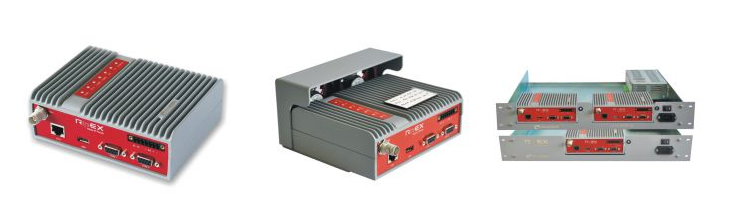

Rys. Radiomodemy RipEX
M!DGE jest profesjonalnym, przemysłowym routerem bezprzewodowym przeznaczonym do transmisji danych w aplikacjach SCADA i telemetrycznych. Doskonale realizuje zadania wszędzie tam, gdzie konieczna jest pewna i stabilna bezprzewodowa komunikacja, także na dużych instalacjach, w których pracują setki urządzeń. Wbudowany podwójny port Ethernetowy (10/100), port szeregowy RS-232 i USB umożliwiają routerowi współpracę z wieloma różnymi urządzeniami. Przykładowo, przez port RS-232 można podłączyć do platformy SCADA sterowniki PLC, falowniki etc., i uzyskać do nich zdalny, bezprzewodowy dostęp. M!DGE ma także zintegrowane 2 wyjścia i 2 wejścia cyfrowe, którymi można zarządzać przez program lub stronę www.
Do transmisji danych router używa standardów LTE, GPRS, EDGE, HSPA+ i UMTS i innych. Bezpieczeństwo gwarantują dwie różne technologie realizujące zaszyfrowane połączenia: IPsec oraz Open VPN, M!DGE może pracować jako serwer w sieci VPN i korzystać ze standardu VRRP (Virtual Router Redundancy Protocol), a także zabezpieczać sieci LAN jako firewall. Urządzenie realizuje również zaawansowane routowanie pakietów (z opcją wyznaczania wielościeżkowych tras dla pakietów przesyłanych między routerami).

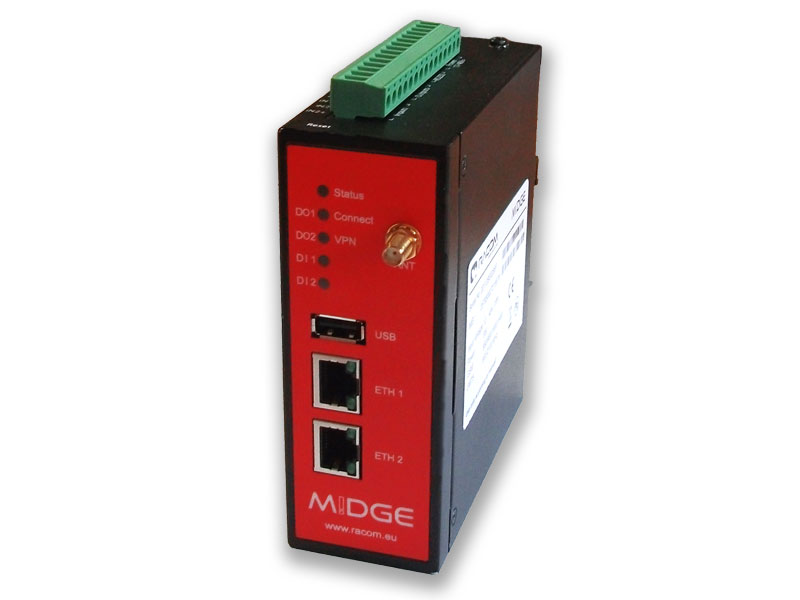

Rys. Router GSM M!DGE
Łatwa konfiguracja urządzeń i rozproszonych sieci
Za pomocą przeglądarki internetowej (dostęp zabezpieczony hasłem i https, wbudowany firewall) w prosty sposób można skonfigurować zarówno radiomodemy RipEX, jak i routery M!DGE. Z poziomu www można także uzyskać dostęp do dokumentacji (porady w dymkach, pomoc on-line, instrukcja obsługi, noty aplikacyjne). Użytkownik z podstawową wiedzą o komunikacji IP może uruchomić radiomodem lub router w ciągu kilku minut. Dla bardziej zaawansowanych użytkowników producent udostępnił możliwość konfiguracji za pomocą linii poleceń (CLI).
Solidne, metalowe obudowy, przemysłowe komponenty, a także szeroki zakres temperatury pracy (od –25 do +70 °C) pozwalają stosować radiomodemy i routery Racom w trudnych warunkach i gwarantują ich trwałość oraz poprawną pracę przez wiele lat. Parametr MTBF (Mean Time Between Failure) wynosi ponad 220.000 godzin (> 25 lat). Urządzenia mają 3-letnią gwarancję producenta.
O Racom
Firma Racom to czeski producent profesjonalnych systemów do bezprzewodowej transmisji danych. Radiomodemy, routery i łącza mikrofalowe Racom wyróżnia niezawodność i przemysłowe wykonanie, które potwierdzają setki aplikacji na wszystkich kontynentach, na lądzie i morzu, w tak wymagających branżach jak energetyka cieplna i zawodowa, przemysł petrochemiczny oraz gospodarka wodna.
