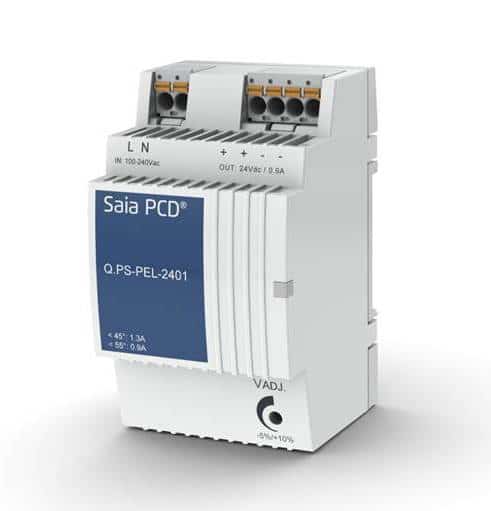

Zasilacz Q.PS-PEL-240x
Jednofazowe, kompaktowe zasilacze serii Q.PS-PEL-240x firmy Saia Burgess Controls są przystosowane do zabudowy w standardowych szafkach elektrycznych. Urządzenia są rekomendowane do współpracy z komponentami serii E-Line, a także pozostałymi sterownikami i panelami rodziny Saia PCD.
Zasilacze Q.PS-PEL-240x charakteryzuje napięcie wyjściowe 100…240 VAC i wyjściowe 24 VDC. Wartości napięcia wyjściowego można kształtować w zakresie: 22,8…26,4 VDC. Urządzenia mają wbudowany mechanizm podtrzymywania napięcia wyjściowego przez 100 ms. Są również wyposażone w zabezpieczenia przeciwzwarciowe i przeciwprzeciążeniowe, a o prawidłowej pracy informuje dioda LED umieszczona na froncie. W celu zwiększenia wartości prądu wyjściowego można łączyć działanie dwóch-trzech zasilaczy tego samego typu.
Q.PS-PEL-240x są dostępne w dwóch wersjach:
- Q.PS-PEL-2401, 24 VDC, prąd wyjściowy 1,3 A (przy temp. < +45 °C)
- Q.PS-PEL-2403, 24 VDC, prąd wyjściowy 4 A (przy temp. < +45 °C)

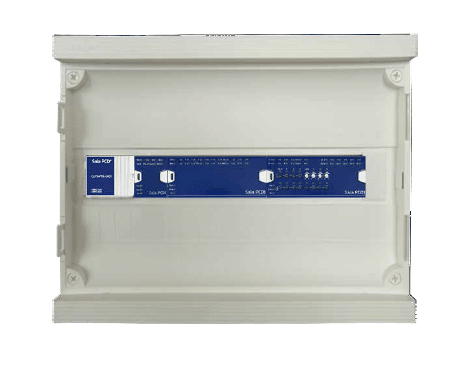

Oba typy zasilaczy mogą pracować w temperaturze od – 25 °C do +55 °C. Urządzenia mają kompaktową obudowę, zgodną ze standardem serii E-Line, który pozwala na zabudowę w niewielkich przestrzeniach standardowych szafek elektrycznych. Są przystosowane do montażu na szynie DIN, a ich obudowa jest zabezpieczona w stopniu ochrony IP20. Zaciski typu push-in (wtykowe) umożliwiają podłączanie okablowania bez użycia narzędzi.
Zasilacze Q.PS-PEL-240x są zgodne z następującymi systemami certyfikacji: CE, UL, EAC oraz DNV (certyfikat morski).
| Zasilacz | Q.PS-PEL-2401 | Q.PS-PEL-2403 |
| Napięcie wejściowe | 100…240 VAC | |
| Zakres napięcia | 85…264 VAC | |
| Prąd wejściowy | 0,7 / 0,5 A | 1,6 / 0,9 A |
| Napięcie wyjściowe | 24 VDC±2% | |
| Zakres napięcia wyjściowego | 22,8…26,4 VDC | |
| Prąd wyjściowy (przy przy temp. < +45 °C) | 1,3 A | 4 A |
| Prąd wyjściowy (przy przy temp. < +55 °C) | 0,9 A | 2,8 A |
| Sprawność | ≥ 82 % | ≥ 88 % |
| Zabezpieczenie przeciwzwarciowe | tak | |
| Zabezpieczenie przeciwprzeciążeniowe | tak | |
| Zabezpieczenie przed przekroczeniem zakresu | tak (max 30 VDC) | |
| Połączenie równoległe | tak | |
| Temperatura pracy | -25…+55 °C | |
| Temperatura przechowywania | -25…+80 °C | |
| Wilgotność względna | 30 – 85%, bez kondensacji | |
| Stopień ochrony | IP20 | |
| Wymiary mm (wys x głęb x szer) | 89 x 59 x 54 | 89 x 59 x 90 |
