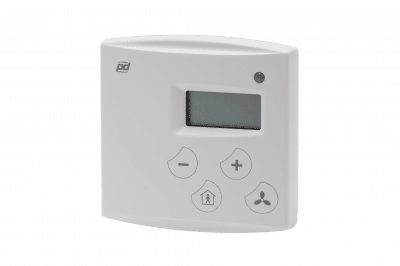

Sterownik pomieszczeniowy HLS 44-SE

HLS 44-SE – to uniwersalny sterownik pomieszczeniowy służący do regulacji temperatury w poszczególnych pomieszczeniach oraz w instalacjach sterowania ze zmienną objętością powietrza (VAV). Można go podłączyć do systemu obsługującego protokół komunikacji Modbus RTU za pomocą złącza RS-485. Sterownik ma wbudowany czujnik CO₂. Magistrala jest galwanicznie odizolowana od pozostałych elementów elektronicznych sterownika.

Zapytaj o produkt

Opis
Specyfikacja
Dokumentacja

Sterownik obsługuje elementy wykonawcze sterowane napięciem 0…10 V i/lub przepustnice sterowane napięciem 0…10 V.
Jeśli klimakonwektor jest wyposażony w silnik komutowany elektronicznie (EC), prędkością wentylatora można sterować bezpośrednio za pomocą wyjścia o napięciu 0…10 V. W celu sterowania prędkością wentylatorów z silnikami trójbiegowymi wymagany jest moduł przekaźnikowy FCRY 3. Jedno wyjście 0…10 V (Y3 lub Y4) można skonfigurować również na sterowanie zaworem 6-drogowym.

Dane techniczne:

EAN: 6419767020635
Zasilanie: 24 Vac/dc, < 1 VA, UWAGA: przy zasilaniu Vdc działają tylko wyjścia 0..10 V i komunikacja Modbus
Wartość zadana: 18…26 °C, ±16 °C (tryb dzień), 8…50 °C (tryb noc)
Wejście: 0…10 Vdc, dla pomiaru CO₂ lub zewnętrznej wartości zadanej
Wejście: DI, dla PIR lub karty hotelowej
Wejście: zewnętrzny czujnik lub DI (styk drzwi/okno lub czujnik kondensacji)
Zakres pomiarowy (temperatury): 0…50 °C
Dokładność pomiarowy: ±0,5 °C
Wyjście: 4 x 0…10 Vdc, 2 mA, dla VAV, fan, grzania lub chłodzenia
Wyjście: 2 x 24 Vac, 1 A, grzanie i chłodzenie
IP klasa ochrony: IP20
Materiał: ABS plastik
Temperatura otoczenia: 0…50 °C
Wilgotność: 0…85 %rH
Sposób montażu: za pomocą wkrętów na ścianie lub w puszce montażowej (rozstaw otworów 60 mm)
Wymiary zewnętrzne: 87 x 86 x 32 mm
Wyświetlacz: Tak
Aplikacja: Klimakonwektory 4-rurowe, Ogrzewanie/ chłodzenie podłogowe, Belka chłodząca, Sterowanie grzejnikiem, Zawór 6-drogowy
Funkcja: Wentylatory 3-biegowe – sterowanie poprzez moduł FCRY, Wentylatory z silnikami bezszczotkowymi (EC motors), Sterowanie układami VAV, Sterowanie jakością powietrze CO2, Modbus, key_card_input, door_window_switch_input, condensation_switch_input, occupancy_input, occupancy_button, external_temperature_sensor_input, temperature_transmitter_inputAplikacja: Klimakonwektory 4-rurowe, Ogrzewanie/ chłodzenie podłogowe, Belka chłodząca, Sterowanie grzejnikiem, Zawór 6-drogowy
Liczba stopni sterowania: 2/3
Tryby sterowania: P/PI
Modbus: Tak
