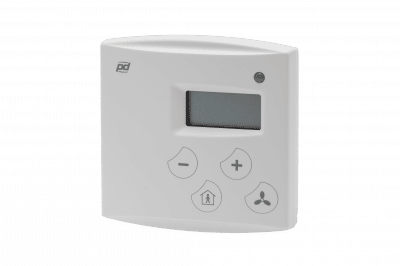

Sterownik pomieszczeniowy HLS 44-CO2

HLS 44-CO2 to uniwersalny sterownik pomieszczeniowy służący do regulacji temperatury w poszczególnych pomieszczeniach oraz w instalacjach sterowania ze zmienną objętością powietrza (VAV). Sterownik ma wbudowany czujnik CO₂. Regulator można podłączyć do systemu obsługującego protokół komunikacji Modbus RTU za pomocą złącza RS-485. Magistrala jest galwanicznie odizolowana od pozostałych elementów elektronicznych sterownika. Sterownik obsługuje siłowniki sterowane napięciem 0…10 V oraz siłowniki termiczne (PWM).

Zapytaj o produkt

Specyfikacja
Dokumentacja

Dane techniczne:

EAN: 6419767016454
Zasilanie: 24 Vac/dc, < 1 VA, UWAGA: przy zasilaniu Vdc działają tylko wyjścia 0..10 V i komunikacja Modbus
Wartość zadana: 18…26 °C, ±16 °C (tryb dzień), 8…50 °C (tryb noc)
Wejście: 0…10 Vdc, dla pomiaru CO₂ lub zewnętrznej wartości zadanej
Wejście: DI, dla PIR lub karty hotelowej
Wejście: zewnętrzny czujnik lub DI (styk drzwi/okno lub czujnik kondensacji)
Zakres pomiarowy (temperatury): 0…50 °C
Zakres pomiarowy (CO2):0…2000ppm
Dokładność pomiarowy temperatury: ±0,5 °C
Dokładność pomiarowa CO2: typ. ±40 ppm +3 % wartości
Wyjście: 4 x 0…10 Vdc, 2 mA, dla VAV, fan, grzania lub chłodzenia
Wyjście: 2 x 24 Vac, 1 A, grzanie i chłodzenie
IP klasa ochrony: IP20
Materiał: ABS plastik
Temperatura otoczenia: 0…50 °C
Wilgotność: 0…85 %rH
Sposób montażu: za pomocą wkrętów na ścianie lub w puszce montażowej (rozstaw otworów 60 mm)
Wymiary zewnętrzne: 87 x 86 x 32 mm
Wyświetlacz: Tak
Aplikacja: Klimakonwektory 4-rurowe, Belka chłodząca, Sterowanie grzejnikiem
Funkcja: Wentylatory 3-biegowe – sterowanie poprzez moduł FCRY, Wentylatory z silnikami bezszczotkowymi (EC motors), Sterowanie układami VAV, Sterowanie jakością powietrze CO2, Modbus
Liczba stopni sterowania: 2/3
Tryby sterowania: P/PI
Modbus: Tak
