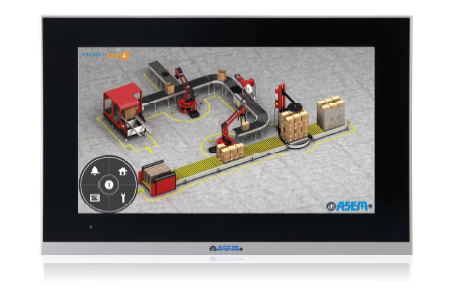

Panel z PAC LP40

LP40 firmy ASEM to zaawansowane panele PAC realizujące funkcje wizualizacji, sterowania i zdalnego dostępu serwisowego do instalacji automatyki.
Wizualizacja opiera się na platformie HMI/SCADA Premium HMI 4, a funkcje sterowania udostępnia SoftPLC CODESYS, który pozwala na komunikację w trybie master w wielu popularnych sieciach przemysłowych, w tym: CANopen, EtherCAT, Modbus RTU i Modbus TCP/IP i Profibus DP. LP40 obsługują wymienione sieci i w ich obszarze można je rozbudowywać modułami wejść/wyjść zdalnych. Panele zapewniają także bezpieczny, zdalny dostęp serwisowy do instalacji, realizowany za pomocą technologii ASEM Ubiquity.

Zapytaj o produkt

Opis
Specyfikacja
Dokumentacja

Architektura paneli LP40 oparta jest na procesorach procesorach ARM Cortex A9 1GHz i systemie operacyjnym Windows Embedded Compact 7 Pro. Panele są dostępne w 9 wielkościach ekranu (od 7” do 18,5”, w proporcjach obrazu 4:3, 16:9 i 16:10) oraz wyposażone w 5-przewodowe, rezystancyjne matryce dotykowe LCD TFT z podświetleniem LED, które wyświetlają ponad 16 milionów kolorów (najmniejsze modele o przekątnej 7” mają matrycę 4-przewodową). Front paneli jest wykonany z aluminium (wersja standardowa i True Flat) i zabezpieczony w stopniu ochrony IP66. Urządzenia mogą pracować w temperaturze: 0 do 50 °C, a ich cykl życia wynosi co najmniej 7–10 lat (plus 5 lat wsparcia serwisowego).

Na płycie głównej LP40 producent zintegrował izolowany zasilacz 24 VDC, dwa interfejsy Ethernet 10/100/1000 Mbps, konfigurowalny port szeregowy RS-232/422/485 z obsługą MPI, dwa interfejsy USB 2.0 oraz opcjonalny MicroUPS (wymienny). Panele można także wyposażyć w interfejs CAN i izolowany port RS-485.

Platforma wizualizacyjna Premium HMI, która obsługuje wszystkie HMI i komputery przemysłowe ASEM, dostępna jest w wersjach Basic (wersja runtime w cenie panelu) i Advanced.

Ubiquity pozwala na zdalny dostęp w trybie serwisowym do urządzeń i instalacji automatyki z wykorzystaniem VPN. Technologia ułatwia konfigurację, diagnostykę i modyfikację ustawień maszyn i instalacji automatyki, a podczas odbiorów i uruchomień instalacji nie wymaga obecności ekipy technicznej na obiekcie.

Dostępne wielkości ekranu

7″W LCD TFT, 16:9, 800 x 480
8,4″ LCD TFT, 4:3, 800 x 600
10,1″W LCD TFT, 16:10, 1280 x 800
10,4″ LCD TFT, 4:3, 800 x 600
12,1″W LCD TFT, 16:10, 1280 x 800
12,1″ LCD TFT, 4:3, 800 x 600, 1024 x 768
15″ LCD TFT, 4:3, 1024 x 768
15,6″W LCD TFT, 16:9, 1366 x 768
18,5″W LCD TFT, 16:9, 1366 x 768

5-przewodowa matryca rezystancyjna (panel 7″ – matryca 4-przewodowa)
Front aluminium, aluminium True Flat lub True Flat z multitouch (dostępny dla paneli z proporcjami obrazu 16:9/10)
Procesor ARM Cortex A9 Freescale 1GHz
Pamięć RAM: 1/2 GB
Pamięć masowa: 4/8 GB SSD z systemem plików
4 MB pamięci MRAM (nieulotna pamięć magnetorezystancyjna)
Slot na karty microSD
Interfejsy: 2 x Ethernet 10/100/1000 Mbps, RS-232/422/485 (w opcji dodatkowy RS-485 i CAN), 2 porty USB 2.0 dostępne z tyłu obudowy
Stopień ochrony: IP66
Temperatura pracy: 0-50 °C
Zasilanie: 24 VDC (z izolacją)
Micro UPS (wymienny, w opcji)
Windows Embedded Compact 7 PRO
Premium HMI 4 (wersja runtime w standardzie)
ASEM UBIQUITY PRO
