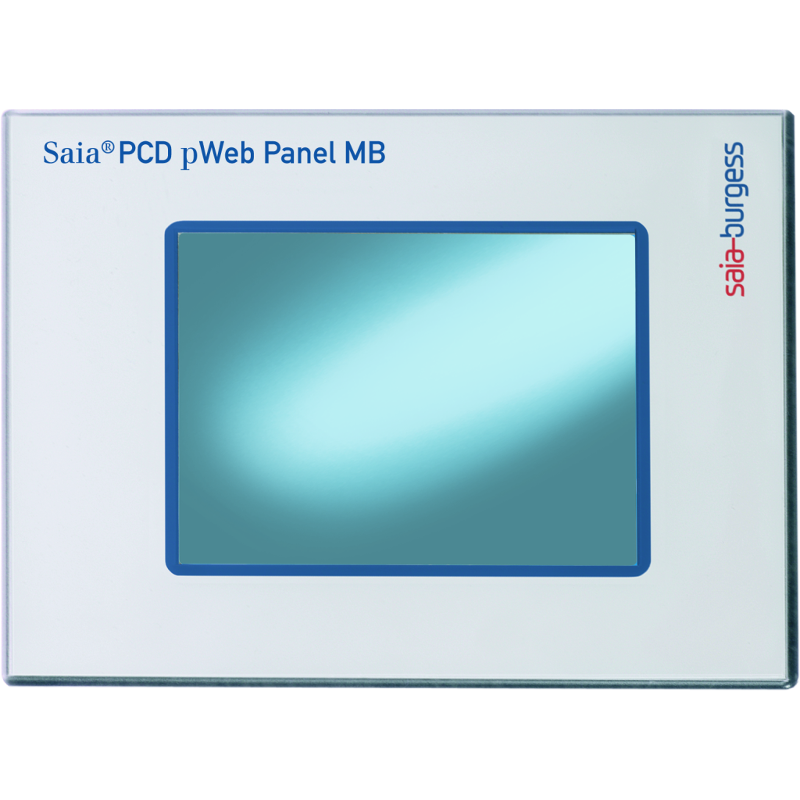

Panel webowy PCD7.D457VT5F

Programowalny panel Webowy Saia, PCD7.D457VT5F o przekątnej 5,7” łączy funkcje i możliwości webowego panela operatorskiego, sterownika PLC i systemu do zarządzania zużyciem mediów. Oprócz standardowych funkcji paneli HMI oferuje wbudowaną technologię Automation Server i komunikację w popularnych sieciach (S-Bus, Ether S-Net, Ether S I-O, Modbus RTU/TCP i M-Bus). Dzięki temu umożliwia modernizację instalacji automatyki (także wykonanych w starszych technologiach oraz na bazie komponentów firm trzecich) bez konieczności wymiany starych sterowników, co ogranicza zarówno ryzyko, jak i koszty.

Zapytaj o produkt

Opis
Specyfikacja
Dokumentacja

Wielofunkcyjne, programowalne Web-panele powstały w oparciu o nowy system operacyjny Saia COSinus opracowany dla sterowników Saia PCD. Dzięki integracji Automation Servera nowe panele mogą pracować jako stacje zarządzające w rozproszonych systemach (np. jako stacja master w sieci Smart RIO) lub koncentratory danych (128 MB pamięci z systemem plików w sterownik). Ponieważ panele oferują także funkcję zbierania alarmów z kilku źródeł, stanowią ciekawą alternatywę dla niewielkich aplikacji SCADA. Jednocześnie, aplikacja S-Monitoring (dostępna opcjonalnie, bezpłatnie) umożliwia monitorowanie i zarządzanie zużyciem mediów przez maszyny czy linie technologiczne. Aplikacja S-Monitoring jest gotowa do użytku bez dodatkowej konfiguracji czy konieczności programowania. Sterownik PLC wbudowany w panel jest programowany za pomocą pakietu Saia PG5 Controls Suite.

Parametry panelu:

Ekran	5,7″ TFT
Rozdzielczość (piksele)	VGA 640×480
Matryca dotykowa	rezystancyjna
Regulacja kontrastu	tak
Podświetlenie	LED
Zasilanie	24 VDC ±20%
Pobór prądu	Max 500 mA
Stopień ochrony (front)	IP65
Sygnalizacja statusu LED	nie

Parametry
sterownika:

Pamięć użytkownika, ROM/D /Tekst	1 MB
RAM/DB/Tekst	1 MB
Zasoby sterownika	16384 flagi/16 384 rejestry
Backup użytkownika	Program użytkownika jest zawsze przechowywany na zintegrowanej karcie µSD, skąd może być błyskawicznie pobrany
System plików użytkownika	128 MB
System operacyjny	Saia® COSinus
Procesor	Coldfire CF5373L 240 MHz
Cykl programu	Max. 10 cykli/sekundę
Sieci komunikacyjne	S-Bus, Ether S-Net, Ether S I-O, Modbus RTU/TCP, M-Bus
Usługi internetowe	Saia Micro-Browser, Automation Server

Interfejsy:

Ethernet 10/100 Mbit/sek.	2 x RJ-45 (switch) / http direct
USB 12 Mbit/sek.	1 x klient
Interfejs szeregowy	RS-485, 1 slot dla modułów PCD7.F1xxS
Zakres temperatury	Praca: 0…+50 °C Przechowywanie: -20…+70°C
Wilgotność	10…95%, bez kondensacji
Bateria	Litowa, Renata CR 2032 (1-3 lata)
Zegar RTC	Tak, podtrzymanie bateryjne
