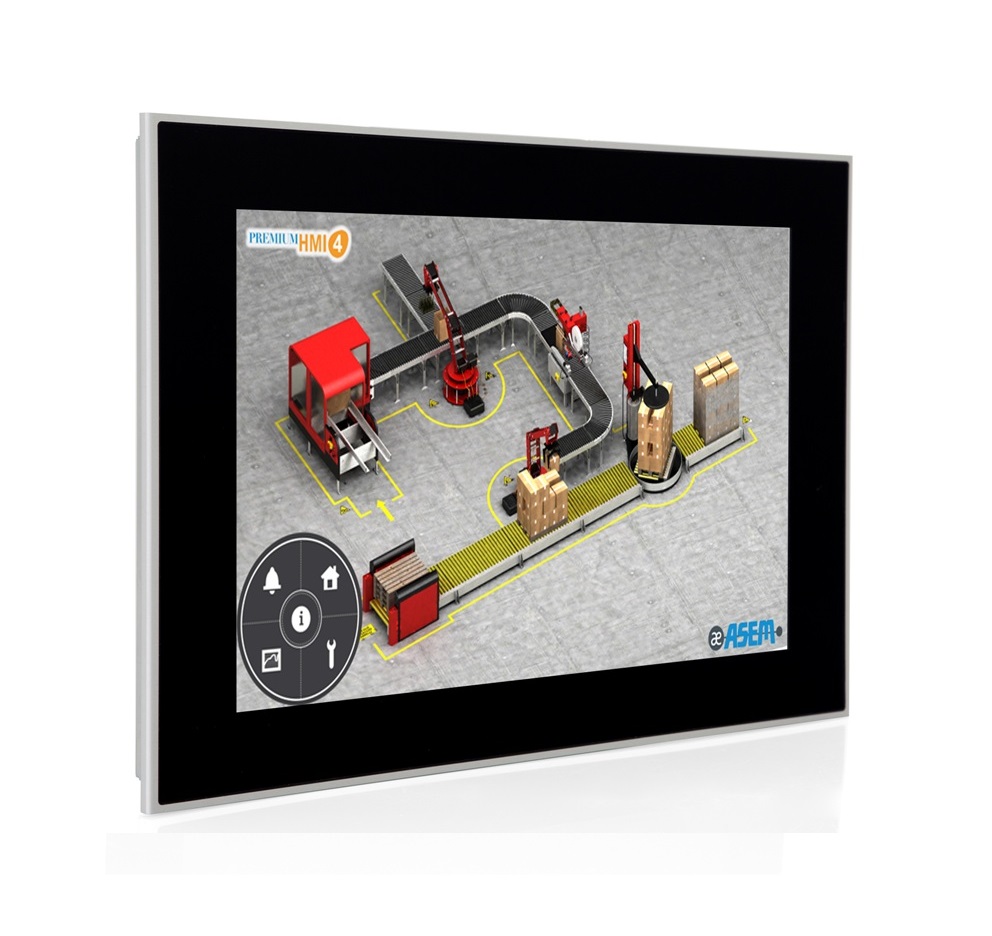

Panel dotykowy HMI40
Panel dotykowy HMI40 - obrazek 2
Panel dotykowy HMI40 - obrazek 3

Panel dotykowy HMI40

HMI40 to najnowsza seria paneli operatorskich firmy ASEM, wyposażonych w funkcjonalności zdalnego dostępu serwisowego do instalacji automatyki. Urządzenia zbudowane są na bazie procesorów ARM Cortex A9 1GHz i platformy wizualizacyjnej SCADA Premium HMI4.
Zintegrowana technologia Ubiquity pozwala na zdalny dostęp w trybie serwisowym do urządzeń i instalacji automatyki za pomocą VPN. Technologia ułatwia konfigurację, diagnostykę i modyfikację ustawień maszyn i instalacji automatyki, a podczas odbiorów i uruchomień instalacji nie wymaga obecności ekipy technicznej na obiekcie.

Zapytaj o produkt

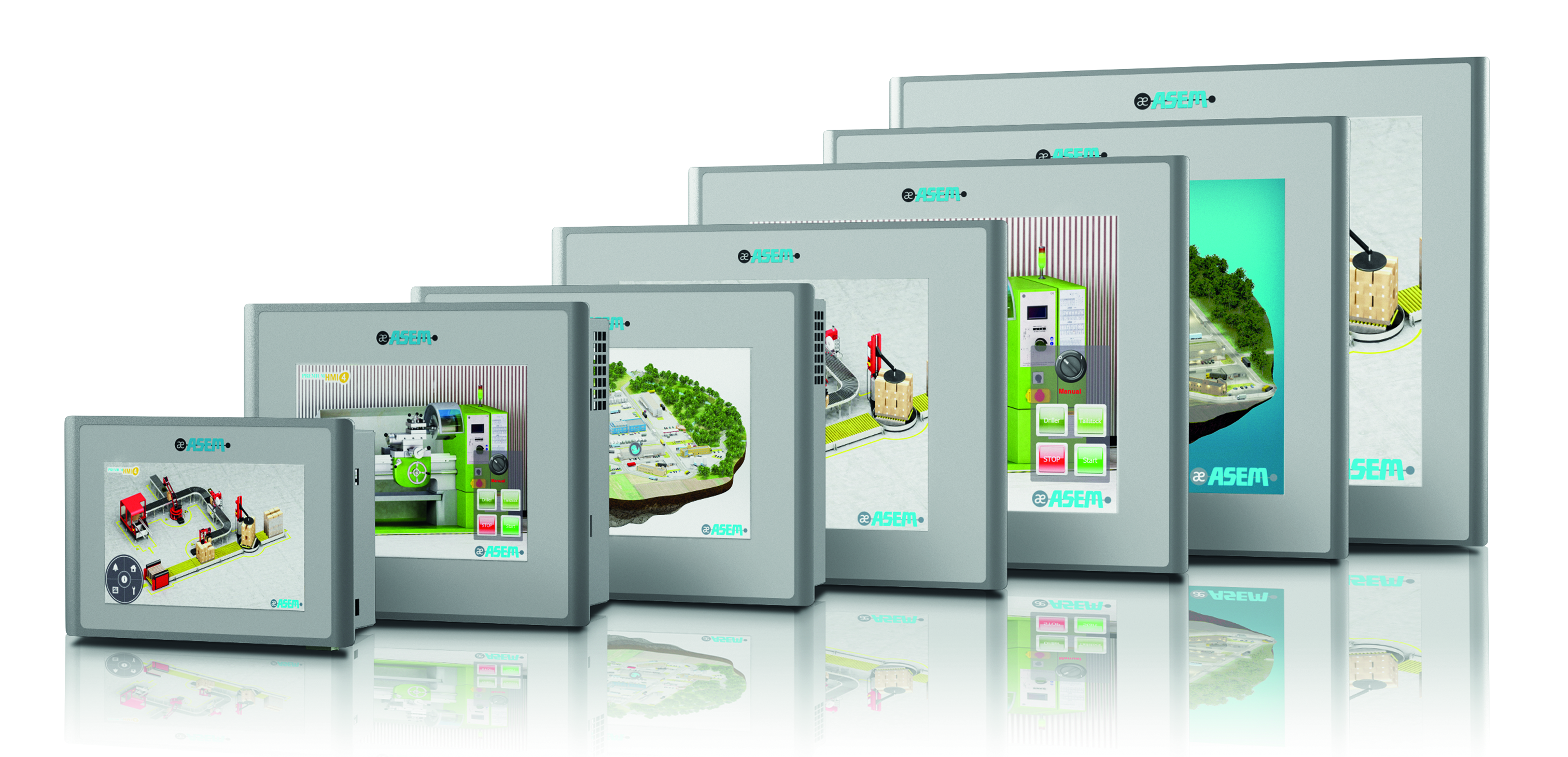

HMI40 są dostępne w 9 wielkościach ekranu (od 7” do 18,5”, w proporcjach obrazu 4:3, 16:9 i 16:10) oraz wyposażone w 5-przewodowe, rezystancyjne matryce dotykowe LCD TFT z podświetleniem LED, które wyświetlają ponad 16 milionów kolorów (najmniejsze modele o przekątnej 7” mają matrycę 4-przewodową). Front paneli jest wykonany z aluminium (wersja standardowa i True Flat) i zabezpieczony w stopniu ochrony IP66. Urządzenia mogą pracować w temperaturze: 0 do 50 °C, a ich cykl życia wynosi co najmniej 7–10 lat (plus 5 lat wsparcia serwisowego).

Architektura paneli HMI40 opiera się na procesorach ARM Cortex A9 1GHz i systemie operacyjnym Windows Embedded Compact 7 Pro. Na płycie głównej producent zintegrował izolowany zasilacz 24 VDC, dwa interfejsy Ethernet 10/100/1000 Mbps, konfigurowalny port szeregowy RS-232/422/485 z obsługą MPI, dwa interfejsy USB 2.0 oraz opcjonalny MicroUPS (wymienny). Panele można także wyposażyć w interfejs CAN i izolowany port RS-485.

Platforma wizualizacyjna Premium HMI, która obsługuje wszystkie HMI i komputery przemysłowe ASEM, dostępna jest w wersjach Basic (wersja runtime w cenie panelu) i Advanced. Premium HMI to nowoczesne i intuicyjne narzędzie do projektowania aplikacji – umożliwia tworzenie zarówno prostych interfejsów użytkownika, jak i rozbudowanych systemów wizualizacyjnych BMS/SCADA.

Dostępne wielkości ekranu:

7″W LCD TFT 16:9, 800×480
8,4″ LCD TFT 4:3, 800 x 600
10,1″W LCD TFT 16:10, 1280×800
10,4″ LCD TFT 4:3, 800 x 600
12,1″W LCD TFT 16:10, 1280×800
12,1″ LCD TFT 4:3, 800 x 600, 1024 x 768
15″ LCD TFT 4:3, 1024 x 768
15,6″W LCD TFT 16:9, 1366 x 768
18,5″W LCD TFT 16:9, 1366 x 768
  •  5-przewodowa matryca rezystancyjna (panel 7″ – matryca 4-przewodowa)

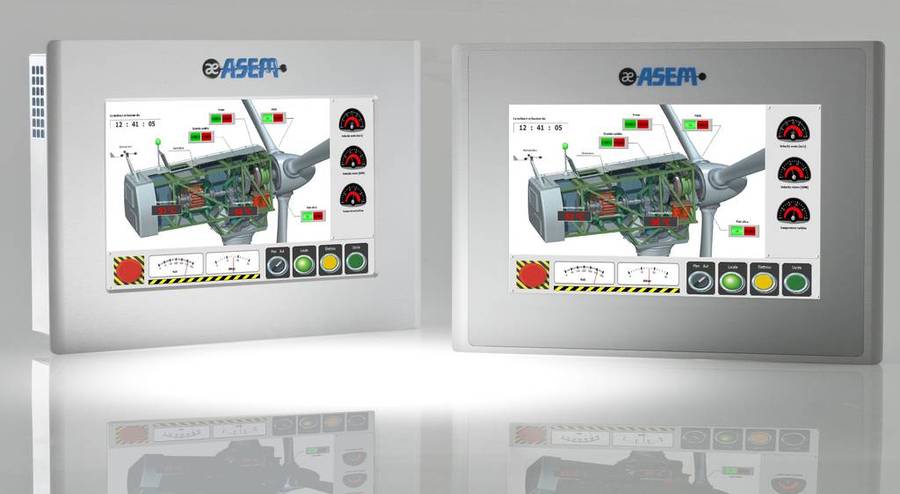

  • Front aluminium lub aluminium True Flat
  • Procesor ARM Cortex A9 Freescale 1GHz
  • 4/8 GB SSD z systemem plików
  • Slot na karty microSD
  • Interfejsy: 2 x Ethernet 10/100/1000 Mbps, RS-232/422/485 (w opcji dodatkowy RS-485 i CAN), 2 porty USB 2.0 dostępne z tyłu obudowy
  • Pamięć RAM: 1/2 GB
  • Stopień ochrony: IP66
  • Temperatura pracy: 0-50 °C
  • Zasilanie: 24 VDC (z izolacją)
  • Micro UPS (wymienny, w opcji)
  • Windows Embedded Compact 7 PRO
  • Premium HMI 4 (wersja runtime w standardzie)
  • ASEM UBIQUITY

Panel_operatorski_ASEM_HMI40_fragment_katalogu.pdf Pobierz
