Moduły zdalnych we/wy Ario 500

System ARIO 500 tworzą stacje bazowe magistrali, zasilacze oraz szeroka gama kompaktowych modułów we/wy. W celu usprawnienia montażu i serwisu urządzeń konstrukcja modułów została zaprojektowana jako dwie oddzielne części: mechaniczną (w której mieszczą się zaciski umożliwiające ciasne okablowanie, podłączenie do magistrali, podłączenie do zasilania oraz zaczep na szynę DIN 35 mm) i część elektroniczną, którą stanowią we/wy. Stacja bazowa zapewnia komunikację z urządzeniem nadrzędnym, udostępniając dane z podłączonych we/wy za pomocą wewnętrznej, wysokowydajnej szyny. Każda dostarczana stacja bazowa jest sparowana z modułem zasilacza.
ARIO 500 oferuje komunikację w standardach EtherCAT i Modbus TCP (wkrótce także CANOpen), zapewniając odpowiednie typy stacji bazowych.

Do stacji bazowej można podłączyć do 64 modułów we/we. W zależności od ich konfiguracji może być konieczne podłączenie dodatkowego modułu zasilacza. Stacje są dostarczane z pokrywą do ochrony zacisków ostatniego z modułów.

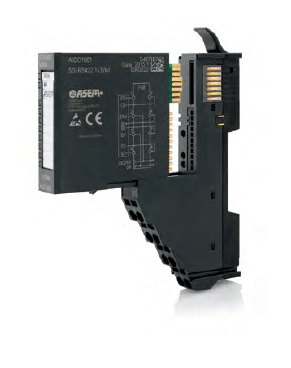

Moduły we/wy ARIO 500

• System tworzą następujące typy modułów we/wy:
  moduły cyfrowe (4- lub 8-kanałowe, wejścia z czasem reakcji do 2 µs, wyjścia 0,5 A i 2 A; wybrane typy mają wbudowane funkcje diagnostyczne).
• moduły analogowe (2- lub 4-kanałowe, z rozdzielczością 16 bitów, do wyboru we/wy napięciowe i prądowe, a także do pomiaru temperatury dla najpopularniejszych typów czujników. Wszystkie mają wbudowane funkcje diagnostyczne).
• moduły enkoderów (licznikowe, z jednym lub dwoma kanałami, dla enkoderów inkrementalnych i absolutnych).

Montaż i serwisowanie

Montaż modułów jest bardzo prosty i nie wymaga użycia dodatkowych narzędzi. Każdy moduł ma blokowany zaczep na szynę DIN i dźwignię, i może być wymieniany bez usuwania sąsiednich modułów. Dodatkowo, dzięki mechanizmowi „slide & plug" możliwe jest wyjmowanie części elektronicznej modułu, podczas gdy część mechaniczna i okablowanie pozostają na miejscu.
Każdy moduł jest wyposażony w diody diagnostyczne i statusowe diody LED dla pojedynczego we/wy. W celu ułatwienia identyfikacji poszczególnych we/wy na każdym module umieszczane są wymienne etykiety.

System ARIO 500 uzupełnia portfolio rozwiązań PAC firmy ASEM bazujących na Soft PLC CODESYS. Stacje bazowe i moduły we/wy są konfigurowalne i programowane za pomocą CODESYS.
