Moduł zdalny PCD1.G5020-A20

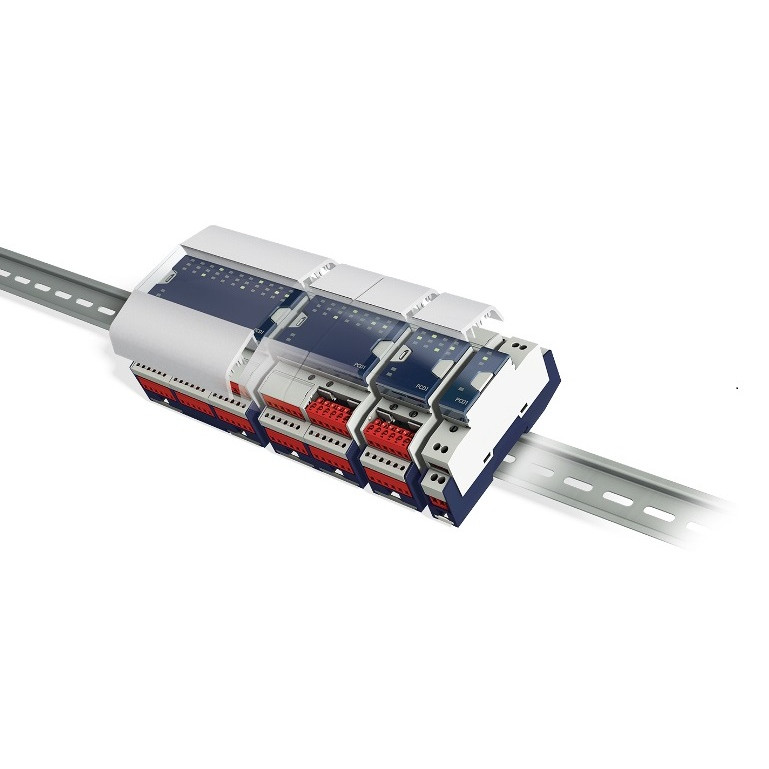

PCD1.G5020-A20 to moduł zdalnych we/wy serii E-Line, przeznaczony do tworzenia rozproszonych systemów automatyki w sektorze HVAC. Urządzenie charakteryzują niewielkie wymiary umożliwiające jego montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie wyjść pozwalają przyciski na przedniej płycie modułu. Protokół komunikacyjny S-Bus Extended zapewnia 4 razy szybszą transmisję (w porównaniu z S-Bus).

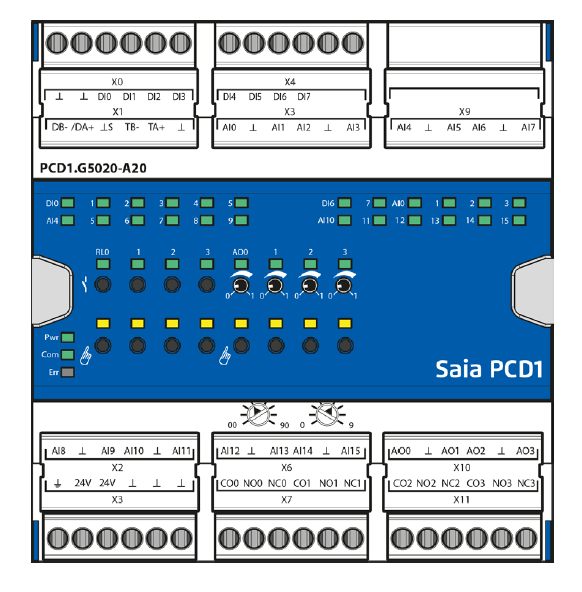

PCD1.G5020-A20 zawiera 8 wejść cyfrowych, 4 wyjścia przekaźnikowe (NO), 16 wejść analogowych i 4 wyjścia analogowe.
Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panelu operatorskiego) za pośrednictwem dedykowanych szablonów webowych.
PCD1.G5020-A20 może być także zarządzany zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.
Konfiguracja modułów wykonywana jest w środowisku PG5 Controls Suite (bloki funkcyjne E-Suite i szablony webowe).
- 8 wejść cyfrowych, 4 wyjścia przekaźnikowe (NO),
16 wejść analogowych i 4 wyjścia analogowe - izolowany elektrycznie RS-485
- protokół komunikacyjny S-Bus Extended (4 x szybszy)
- diody LED informujące o statusie we/wy
- możliwość lokalnego zadawanie wartości
- konfiguracja z PG5 (bloki funkcyjne i szablony webowe)
- osłonięte zaciski połączeniowe
- zasilanie 24 VDC
- temperatura pracy: 0 …+55 °C
- przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
- montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
- szerokość obudowy 6 HP (105 mm)
