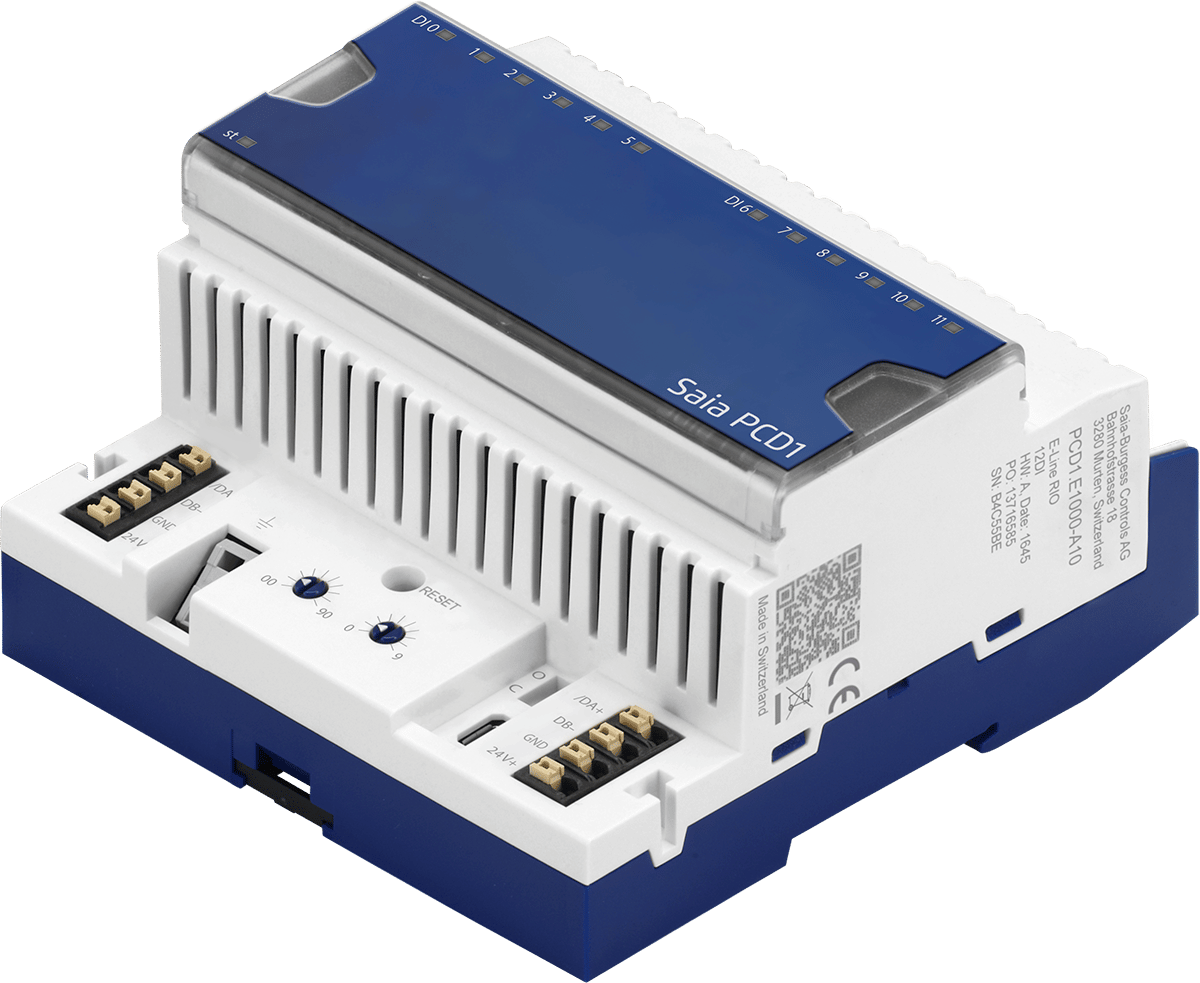

Moduł zdalny PCD1.E1000-A10
PCD1.E1000-A10 to moduł zdalnych wejść cyfrowych serii E-Line (linii S), przeznaczony do tworzenia rozproszonych systemów automatyki w aplikacjach budynkowych. Komunikacja realizowana jest przez interfejs RS-485 i sieci S-Bus Extended lub Modbus.
Urządzenie charakteryzują kompaktowe wymiary umożliwiające montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie każdego z wyjść pozwalają przyciski umieszczone na przedniej płycie modułu.
PCD1.E1000-A10 ma wbudowanych 12 wejść cyfrowych.
Moduły RIO E-Line linii S są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę. Charakteryzuje je opracowana od nowa konstrukcja, która dodatkowo przyspiesza montaż i ułatwia tworzenie sieci. Sprawniejsze i wygodne łączenie modułów między sobą umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.
Wszystkie moduły serii E-Line linii S są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus i Modbus RTU. Domyślnym protokołem jest S-Bus, a sieć Modbus można skonfigurować za pośrednictwem micro USB i opartej na Windows aplikacji E-Line App (dostępna bezpłatnie).
Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panelu operatorskiego) za pośrednictwem specjalnie przygotowanych szablonów webowych. PCD1.E1000-A10 może być również zarządzany zdalnie, za pomocą aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.
Konfiguracja modułów wykonywana jest w środowisku PG5 Controls Suite (bloki funkcyjne E-Suite i szablony webowe).
- 12 wejść cyfrowych 24 VDC
- wbudowane interfejsy: RS-485 (S-Bus i Modbus RTU) i mikro USB
- wbudowany terminator magistrali RS-485
- łączówka w postaci mostka do zasilania i komunikacji
- diody LED informujące o statusie we/wy
- możliwość lokalnego zadawania wartości
- konfiguracja za pomocą pakietu Saia PG5 (gotowe bloki funkcyjne i szablony webowe)
- zasilanie 24 VDC
- temperatura pracy: od 0 do +55 °C
- IP20
- przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
- montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
- szerokość obudowy 6 HP (105 mm)
