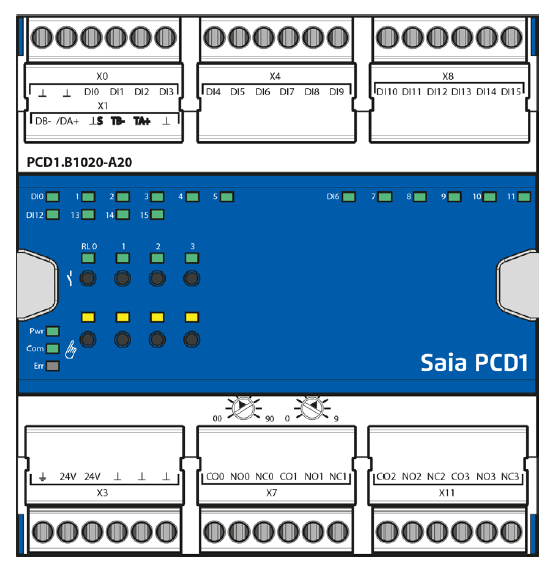

Moduł zdalny PCD1.B1020-A20

PCD1.B1020-A20 to moduł zdalnych we/wy cyfrowych RIO serii E-Line, przeznaczony do tworzenia rozproszonych systemów automatyki w sektorze HVAC. Urządzenia charakteryzują niewielkie wymiary umożliwiające jego montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie wyjść pozwalają przyciski na przedniej płycie modułu. Protokół komunikacyjny S-Bus Extended zapewnia 4 razy szybszą transmisję (w porównaniu z S-Bus).

PCD1.B1020-A20 ma wbudowane 16 wejść cyfrowych i 4 wyjścia przekaźnikowe.

Zapytaj o produkt

Opis
Specyfikacja
Dokumentacja

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panelu operatorskiego) za pośrednictwem specjalnie przygotowanych szablonów webowych.

PCD1.B1020-A20 może być również zarządzany zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.

Konfiguracja modułów wykonywana jest w środowisku PG5 (bloki funkcyjne E-Suite i szablony webowe).

16 wejść cyfrowych 24 VDC i 4 wyjścia przekaźnikowe (przełączne: 230 VAC / 30 VDC, 4 A)
izolowany elektrycznie RS-485
protokół komunikacyjny S-Bus Extended (4 x szybszy)
diody LED informujące o statusie we/wy
możliwość lokalnego zadawania wartości
konfiguracja z PG5 (bloki funkcyjne i szablony webowe)
osłonięte zaciski połączeniowe
zasilanie 24 VDC
temperatura pracy: 0…+55 °C
przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
szerokość obudowy 6 HP (105 mm)
