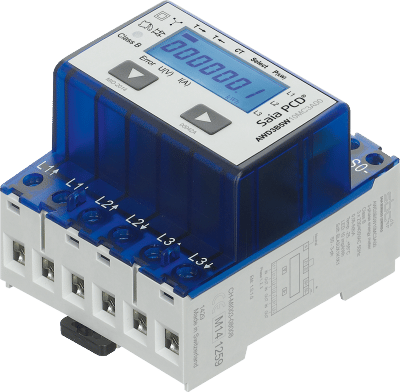

Licznik energii AWD3 S0 2-kier.

Trójfazowy licznik energii elektrycznej serii Saia PCD przeznaczony do pomiarów półpośrednich i współpracy z przekładnikami prądowymi 5 A (do 1500 A), zgodny z dyrektywą MID.
Umożliwia pomiar i zliczanie przepływu energii elektrycznej w dwóch kierunkach. Znajduje zastosowanie w miejscach, gdzie energia jest jednocześnie zużywana i wytwarzana np. w instalacjach fotowoltaicznych. Może pracować w systemach zarządzania zużyciem energii i mediów.
Licznik jest przystosowany do montażu na szynie DIN i zabudowy w standardowych szafach elektrycznych.

Zapytaj o produkt

Description
Specyfikacja
Dokumentacja

Dostęp do mierzonych danych, ich przetwarzanie, prezentację i analizę można uzyskać przez podłączenie licznika z wyjściem impulsowym do koncentratora impulsów licznikowych PCD7.H104SE, który po sieci S-Bus przekazuje dane do panela webowego lub sterownika Saia PCD. Aplikacja S-Monitoring wbudowana w wybrane panele i liczniki Saia PCD automatycznie rozpoznaje typ licznika, rozróżniając liczniki jedno- i dwukierunkowe, w przypadku których rejestrowana jest zarówno energia zużyta, jak i dostarczona do sieci.

W rodzinie Saia PCD znajduje się szeroka gama liczników do pomiarów bezpośrednich i półpośrednich, jedno- i trójfazowych, z wyjściem impulsowym lub wbudowanymi interfejsami komunikacyjnymi S-Bus, M-Bus albo Modbus. Urządzenia charakteryzuje solidna przemysłowa konstrukcja (Swiss made) i niewielki rozmiar odpowiadający normom instalacyjnym dla szaf elektrycznych. Połączenie technologii przemysłowej i zwartej konstrukcji z dużym zakresem pomiarowym (0,25 A – 6000 A) predestynuje je do bardzo wielu zastosowań.

Dzięki zgodności z dyrektywą MID liczniki energii elektrycznej Saia PCD są zatwierdzone do użytkowania w systemach pomiaru zużycia energii w całej Europie, bez konieczności dodatkowej kalibracji.

3 x 230 VAC 50 Hz
Pomiar półpośredni 5…1500 A z użyciem przekładników prądowych 5 A w dwóch kierunkach
Wyjście impulsowe S0
Wyświetlanie wartości mocy czynnej, napięcia oraz prądu
7-cyfrowy wyświetlacz LCD
Możliwość plombowania
Klasa dokładności B zgodnie z EN 50 470-3, 1 zgodnie z IEC 62 053-21

Licznik_SBC_2-kierunkowy_AWD3_S0_EN04.pdf Pobierz
