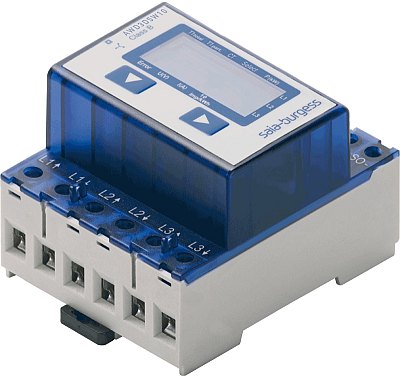

Licznik energii AWD3
Trójfazowy licznik energii elektrycznej z wyświetlaczem LCD do pomiarów półpośrednich z przekładnikami prądowymi do 6000:5 A, wyjście impulsowe.
- 3 × 230/400 VAC 50 Hz
- Pomiar półpośredni do 6000 A
- Dodatkowe wyświetlanie wartości chwilowych, mocy, napięcia i prądu zmienić na chwilowej moc, napięcia i prądu
- 7-cyfrowy wyświetlacz
- Możliwość plombowania
- Klasa dokładności B zgodnie z EN 50 470-3, 1 zgodnie z IEC 62 053-21
- Wyjście impulsowe S0
| Klasa dokładności | B zgodnie z EN 50 470-3, 1 zgodnie z IEC 62 053-21 |
| Napięcie | 3 × 230/400 VAC, 50 Hz |
| Tolerancja | -20%/+15% |
| Pobór mocy | czynny 0,4 W na fazę |
| Pojemność wskaźnika | 00000,00 … 999999,9 kWh |
| Wyświetlacz | LCD, cyfry wysokości 6 mm |
| Odczyt przy braku zasilania 10 dni | podtrzymanie kondensatorem, odczyt dwukrotny w ciągu 10 dni |
| Wyjście impulsowe S0 (interfejs) | optoizolator maks. 30 V/20 mA i 5 V min. |
| Impedancja | 100 Ω |
| Szerokość impulsu | 30 ms |
| Maksymalny dystans, wyjście S0 | 1000 m (przy 30 V/20 mA) |
| Pomiar półpośredni | 5…1500 A | 1000…6000 A |
| Prąd nominalny/max | Iref = 5 A, Imax = 6 A | 3 × 230/400 VAC, 50 Hz |
| Czułość/prąd min | Ist = 10 mA, Imin = 0,05 A | Ist = 10 mA, Imin = 0,05 A |
| Przekładnia | 5 : 5 50 : 5 100 : 5 150 : 5 | 1000 : 5 1250 : 5 1500 : 5 |
| 200 : 5 250 : 5 300 : 5 400 : 5 | 2000 : 5 2500 : 5 3000 : 5 | |
| 500 : 5 600 : 5 750 : 5 1000 : 5 | 4000 : 5 5000 : 5 6000 : 5 | |
| Impulsy na kWh | ||
| wyświetlacz LCD | 10 imp./kWh | 1 imp./kWh |
| wyjście S0 | 10 imp./kWh | 1 imp./kWh |
