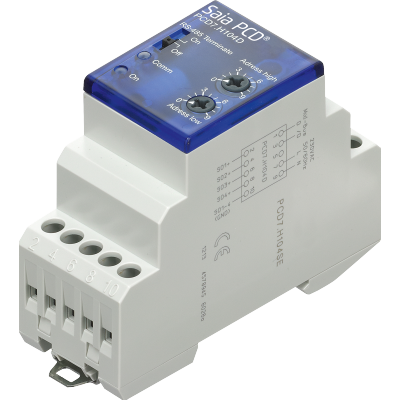

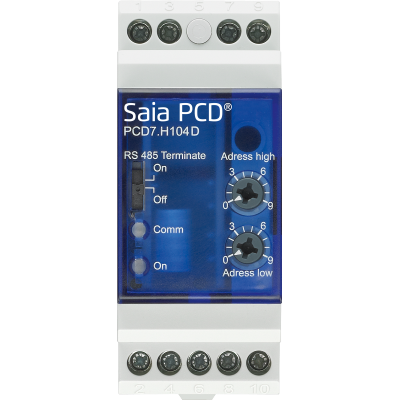

Koncentrator impulsów licznikowych PCD7.H104D

Koncentrator impulsów licznikowych PCD7.H104D firmy Saia Burgess Controls pozwala na odczyt danych z liczników z wyjściem S0 i udostępnianie ich w sieci Modbus. Urządzenie może być stosowane we wszystkich instalacjach opartych o protokół komunikacyjny Modbus.
Prefabrykowane bloki funkcyjne (F-boxy), udostępnione w pakiecie narzędziowym PG5 Controls Suite, pozwalają na łatwy dostęp do danych pomiarowych z liczników za pośrednictwem sterowników i paneli Saia PCD. Dane te można następnie rejestrować i przetwarzać w sterownikach Saia PCD tworząc systemy wizualizacji i zarządzania zużyciem mediów.

Zapytaj o produkt

Opis
Specyfikacja
Dokumentacja

PCD7.H104D przechowuje dane w nieulotnej pamięci, nie wymaga także ponownej kalibracji po uruchomieniu. Urządzenie jest wyposażone w 4 wejścia impulsowe S0 (można do niego podłączać także liczniki z wyjściem S0+) i interfejs sieci Modbus RS-485. Na tej samej magistrali można umieścić do 99 modułów koncentratora (czyli do 396 liczników impulsowych).

PCD7.H104D jest przystosowany do montażu na szynie DIN 35 mm.

Napięcie nominalne: 230 VAC
Pobór prądu: <12 mA
Pobór mocy: <3 W
Liczba wejść impulsowych: 4 (zgodne z normą 62053-31)
System magistrali: Modbus RTU (RS-485)
Prędkość transmisji: 2 400-4 800-9 600-19 200-38 400-57 600-115 200 (wykrywana automatycznie)
Czas odpowiedzi: zapis 30 ms, odczyt 20 ms
Temperatura pracy: od – 10 °C do 55 °C
Stopień ochrony: IP40 (zaciski: IP20)
Montaż: DIN 35 mm.
