Analizator sieci
Analizator parametrów sieci umożliwia pełen monitoring jakości zasilania w energię elektryczną w nowoczesnych aplikacjach w przemyśle i budynkach. Urządzenie jest przeznaczone do pracy w 3- lub 4-przewodowej trójfazowej sieci i monitoruje m.in. napięcie, prąd, moc czynną, bierną i pozorną, energię, zmiany faz i harmoniczne (do 40-tej, THD w napięciu i prądzie, TDD prądu). Dane są zapisywane w pamięci urządzenia cyklicznie bądź zdarzeniowo, z możliwością automatycznego powiadamiania, gdy mierzona wartość przekracza określony próg.
Analizator ma zintegrowany interfejs RS-485 do komunikacji w sieci S-Bus lub Modbus.
Zastosowanie analizatorów sieci pozwala unikać przestojów na liniach produkcyjnych, umożliwia także wczesne wykrywanie wszelkich nieprawidłowości w parametrach energii elektrycznej. Analiza i poprawa jakości mocy może również znacząco wydłużyć cykl życia maszyn i urządzeń.

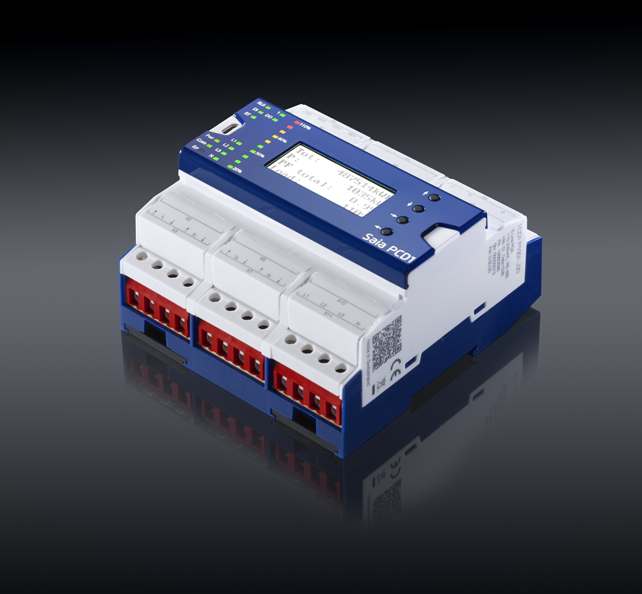

PCD1.P1001-J30 charakteryzuje przemysłowa jakość wykonania i kompaktowa konstrukcja umożliwiająca instalację w niewielkich przestrzeniach szafek elektrycznych. Szeroki zakres mierzonych parametrów pozwala na stały monitoring i analizę danych, a także wykrywanie nieprawidłowości w jakości zasilania. Dane są zapisywane w wewnętrznej pamięci cyklicznie lub zdarzeniowo. Analizator generuje także automatycznie powiadomienie, gdy mierzona wartość przekracza określone progi (wartość progu jest ustawiana indywidualnie przez użytkownika).
Zintegrowany interfejs szeregowy RS-485 (do komunikacji w sieci S-Bus lub Modbus) umożliwia integrację ze sterownikami Saia PCD lub innymi urządzeniami nadrzędnymi. Biblioteka bloków funkcyjnych F-Box z gotowymi szablonami ułatwia i przyspiesza prace inżynierskie.

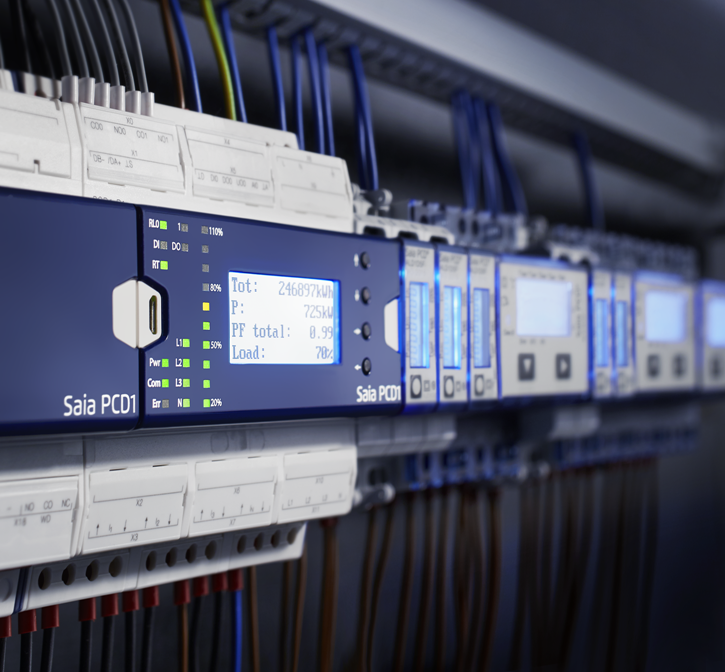

O stanie parametrów zasilania informują diody LED umieszczone na froncie obudowy, umożliwiając natychmiastową orientację w aktualnym statusie wejść i wyjść. Informacje o poziomie obciążenia dostarcza także diodowy wyświetlacz słupkowy.
Zintegrowany, monochromatyczny wyświetlacz LCD o przekątnej 1,9” pozwala na odczyt i analizę danych pomiarowych bezpośrednio z urządzenia. Nawigację w menu mierzonych parametrów umożliwiają przyciski, a podświetlenie ekranu zapewnia dobrą czytelność nawet w słabym świetle.

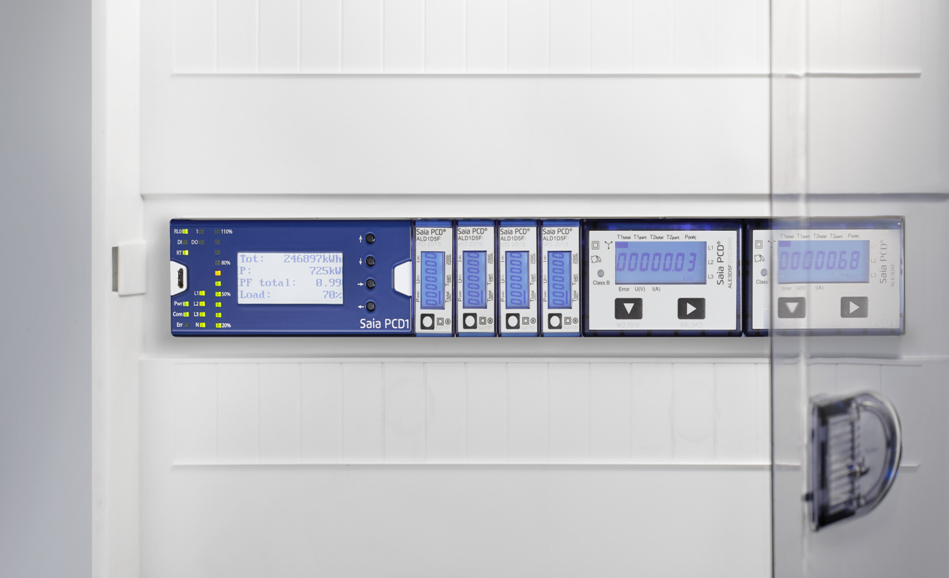

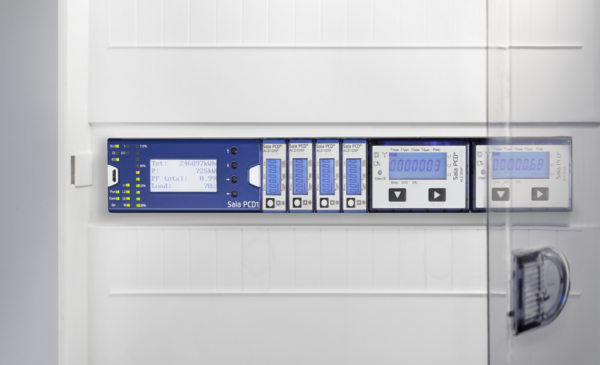

Kompaktowe, montowane w standardowych szafkach
Zwarta, kompaktowa obudowa, zgodna ze standardem Saia PCD E-Line, pozwala instalować analizatory w ograniczonych przestrzeniach standardowych szafek elektrycznych, tuż obok liczników energii elektrycznej. Urządzenia są przystosowane do montażu na szynie DIN; a ich szerokość wynosi 105 mm (6 modułów).
Gotowe szablony i bloki funkcyjne
Pakiet narzędziowy Saia PG5 Controls Suite udostępnia gotowe bloki funkcyjne F-box przygotowane specjalnie dla analizatorów, które przyspieszają i usprawniają inżyniering. Szablony do Web-Editora umożliwiają szybkie wyświetlanie danych pomiarowych w wizualizacji.
