Panele z Soft PLC przeznaczone do rozbudowy o moduły we/wy łączą funkcje wizualizacji i sterowania oraz umożliwiają elastyczny dobór konfiguracji we/wy.

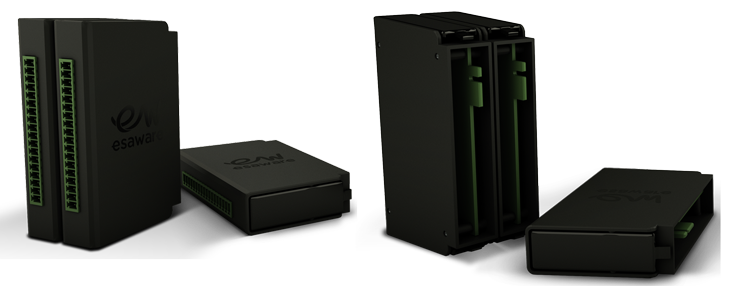

Do rozbudowy paneli operatorskich EW100 linii C służą moduły lokalnych we/wy (EW600).
Producent udostępnił następujące wersje modułów we/wy:
- cyfrowe z optoizolacją (8 wejść i 4 cyfrowe wyjścia),
- analogowe (3 wejścia i 2 analogowe wyjścia z rozdzielczością 16 bitów),
- wejścia szybkich liczników (2 wejścia),
- wejścia termoparowe (6 wejść termoparowych, typy termopar: K/J/E/T/N/B/R/S),
- wejścia temperaturowe (4 wejścia; obsługiwane typy czujników: Pt100 / Pt200 / Pt 500 / Pt1000 / Ni100 / Ni1000),
- wyjścia szybkich liczników (4 wyjścia),
- wyjścia PWM (4 wyjścia PWM).
Wszystkie typy modułów we/wy ESAWARE mogą pracować w temperaturze -10 °C do +50 °C i są zabezpieczone w stopniu ochrony IP20. W zależności od wielkości ekranu do panelu operatorskiego można podłączyć od 4 do 16 modułów we/wy. Jeśli liczba lokalnych we/wy jest za mała w stosunku do potrzeb obiektu lub instalacja jest rozproszona, do paneli można podłączać moduły zdalne dowolnych producentów, które pracują w sieci EtherCAT.

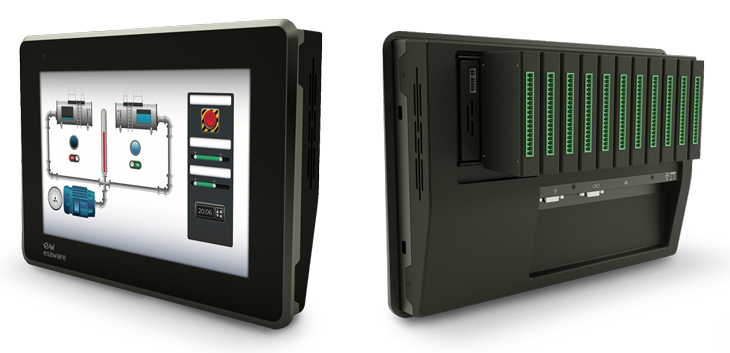

Rodzina ESAWARE oferuje 3 warianty paneli operatorskich EW100:
- EW100A ‒ klasyczne HMI, opcjonalnie z interfejsem CAN lub Profibus DP
- EW100B ‒ HMI z pakietem Soft PLC CODESYS,
- EW100C ‒ HMI z lokalnymi we/wy i Soft PLC CODESYS.
Panele dostępne są w czterech wielkościach ekranu: 4,3” i 7”, 12,1” i 15,6”. Ich obudowa jest zabezpieczona nieprzywieralną powłoką z Teflonu (PTFE), która zwiększa odporność na działanie agresywnych substancji, a specjalnie zaokrąglone krawędzie przedniego panelu ułatwiają utrzymanie czystości.
