PLC + HMI ze zdalnym serwisem

LP40 firmy ASEM to zaawansowane panele PAC, które realizują funkcje wizualizacji, sterowania i zdalnego dostępu serwisowego do instalacji automatyki.

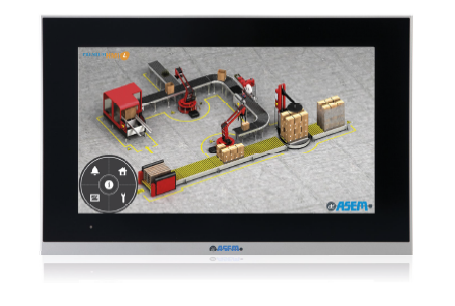

Panel_PAC_ASEM_LP40_z_soft_PLC_CODESYSWizualizacja jest realizowana w oparciu o platformę HMI/SCADA Premium HMI 4, a funkcje sterowania udostępnia pakiet SoftPLC CODESYS, który pozwala na komunikację w trybie master w wielu popularnych sieciach przemysłowych, w tym: CANopen, EtherCAT, Modbus RTU i Modbus TCP/IP i Profibus DP. Panele LP40 zapewniają także bezpieczny, zdalny dostęp w serwisowy do instalacji, realizowany za pomocą technologii ASEM Ubiquity. Ubiquity pozwala na zdalny serwis urządzeń i instalacji automatyki z wykorzystaniem VPN. Technologia ułatwia konfigurację, diagnostykę i modyfikację ustawień maszyn i instalacji automatyki, a podczas odbiorów i uruchomień nie wymaga obecności ekipy technicznej na obiekcie.

Architektura paneli oparta jest na procesorach ARM Cortex A9 1GHz i systemie operacyjnym Windows Embedded Compact 7 Pro. LP40 dostępne są w aluminiowych obudowach (także w wykonaniu True Flat i z technologią multitouch), w dziewięciu wielkościach ekranu (od 7”Wide do 18,5” Wide) i proporcjach obrazu 4:3, 5:4 oraz 16:9/10.

Front paneli jest wykonany z aluminium (wersja standardowa i True Flat) i zabezpieczony w stopniu ochrony IP66. Panele z matrycą pojemnościową i technologią multitouch mają również całkowicie płaski front z aluminium, który dodatkowo zabezpiecza szklana powłoka ochronna. LP40 mogą pracować w temperaturze: 0 do 50 °C, a ich cykl życia wynosi co najmniej 7–10 lat oraz dodatkowe 5 lat wsparcia serwisowego.

Na płycie głównej producent zintegrował izolowany zasilacz 24 VDC, dwa interfejsy Ethernet 10/100/1000 Mbps, konfigurowalny port szeregowy RS-232/422/485 z obsługą MPI, dwa interfejsy USB 2.0 oraz opcjonalny MicroUPS (wymienny). Dodatkowo panele mogą być wyposażone w interfejs CAN i izolowany port RS-485.

Platforma wizualizacyjna Premium HMI, która obsługuje wszystkie panele i komputery producenta, dostępna jest w wersjach Basic (wersja runtime w cenie panelu) i Advanced.

Panele operatorskie ze zintegrowanymi funkcjami sterowania są znakomitą alternatywą dla tradycyjnego połączenia sterownika PLC z panelem HMI. Urządzenia tego typu doskonale spełniają zadania sterowania i wizualizacji w różnych typach instalacji ciepłowniczych, infrastrukturalnych, przemyśle maszynowym, a także w automatyce budynkowej.

Więcej informacji na temat paneli LP40
