Czy można zsynchronizować datę i czas w panelu ASEM HMI z datą i czasem w sterowniku PLC?

Tak.

Procedura synchronizacji daty / czasu w panelu HMI z datą i czasem sterownika PLC jest realizowana z wykorzystaniem zmiennych systemowych, które dostępne są w każdym projekcie Premium HMI:

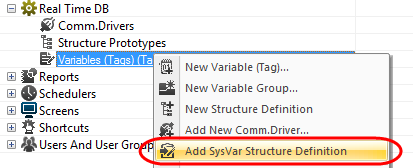

1. Dodajemy do projektu Premium HMI grupę zmiennych systemowych:

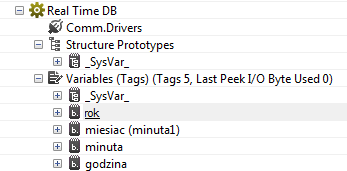

2. Pobieramy do projektu Premium HMI zmienne ze sterownika przechowujące datę i czas:

3. Przypisujemy wartości zmiennych pobranych ze sterownika do zmiennych systemowych przechowujących dane o dacie i czasie z urządzenia zewnętrznego (za pomocą akcji dynamicznej Set Variable poprzez przycisk).

4. Ostatnim krokiem jest potwierdzenie wprowadzonych ustawień – w tym celu należy ustawić zmienną bitową StrobeLocalTime na wartość 1 – data i czas w panelu HMI zostaje zsynchronizowana z datą i czasem w sterowniku PLC.

Oprócz omówionej procedury, panele ASEM HMI posiadają możliwość synchronizacji czasu z wykorzystaniem serwera SNTP. Więcej informacji na ten temat znajduje się we wpisie:

[xyz-ihs snippet=”obrazekfaq”] Czy w panelach ASEM HMI istnieje możliwość integracji z serwerem czasu poprzez SNTP?

Pobierz projekt realizujący tą funkcjonalność:

×
