Jakie są nowości w PG5 2.2.130?

Skrót nowości

• Dodanie obsługi trzech nowych urządzeń z serii PCD3
• Poprawki i usprawnienia w edytorze Fupla
• Dodanie obsługi nowych urządzeń i poprawki w narzędziu Wiring Check Tool
• Poprawki i usprawnienia w szablonach web i Web-Editor 8

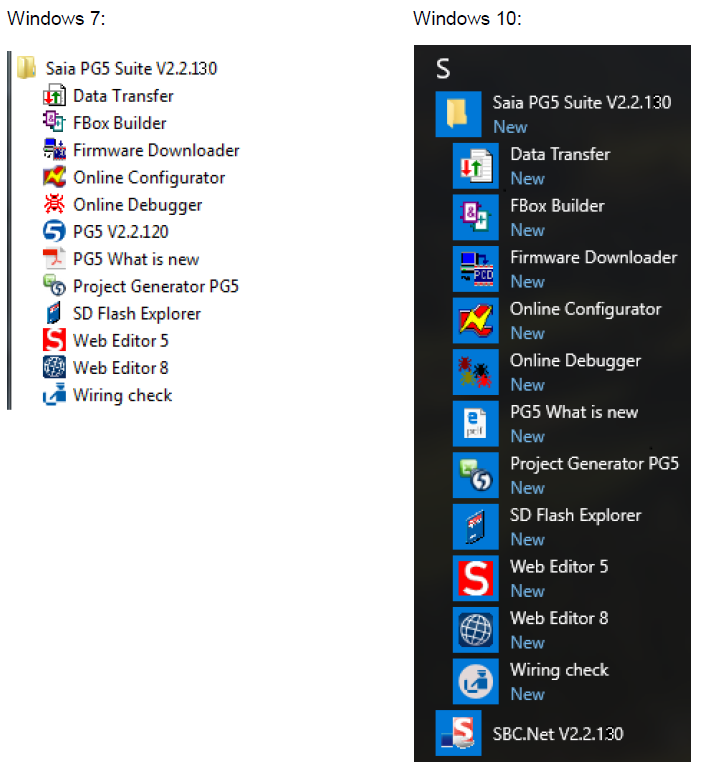

Nowa organizacja skrótów w Menu Start

Zmieniona została organizacja w Menu Start. Od wersji 2.2.130 wszystkie aplikacje będące częścią PG5 dostępne są w jednym nadrzędnym folderze o nazwie “Saia PG5 Suite V2.2.130”, a nie w podfolderze “Saia Burgess Controls”. Zmiana dostosowuje aplikację do kompatybilności z Windows 10, które akceptuje tylko jeden folder nadrzędny dla programów:

Poprawki i usprawnienia w edytorze Fupla

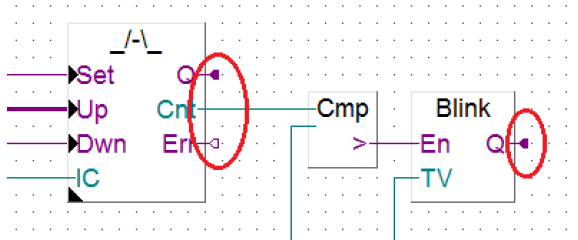

Wskaźnik wartości dla niepodłączonych wyjść binarnych

W trybie Online, stany niepodłączonych wyjść z bloków FBox są teraz wyświetlane. Wnętrze połączenia jest białe dla wartości 0, a pełne dla wartości 1:

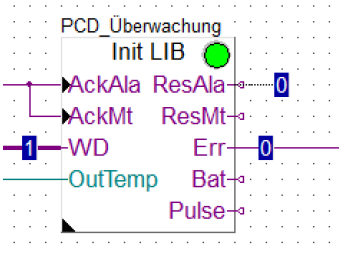

Domyślny binarny format wyświetlaczy dla połączeń binarnych

Nowo tworzone wyświetlacze dla wartości binarnych otrzymują teraz domyślnie format binarny:

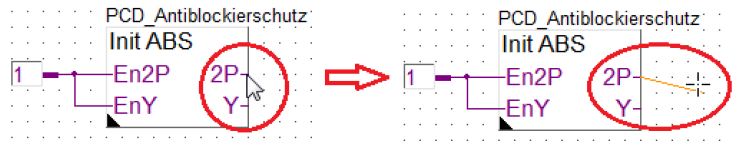

Podwójne kliknięcie przełącza w tryb rysowania połączeń

Od teraz, będąc w trybie zaznaczania w edytorze Fupla, wystarczy kliknąć dwukrotnie na wyjście bloku FBox, aby przełączyć się do trybu rysowania połączeń:

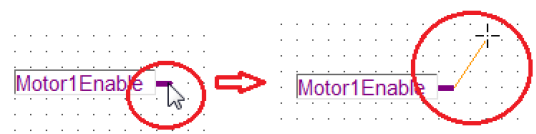

Podobne rozwiązanie zostało zastosowane dla konektorów:

Poprawki

• Podczas wpisywania nazwy symbolu w konektorze wielkość konektora jest automatycznie dostosowywana (o ile pozwala na to miejsce) tak, aby wyświetlać całą nazwę symbolu.
• Prawidłowe wyświetlanie wartości binarnych, również, gdy używana jest negacja
• Prawidłowe wyświetlanie wartości w wyświetlaczach, również, gdy używane są tablice
• Wiele poprawek dotyczących formatu parametrów wewnętrznych bloków FBox, aby uniknąć błędów kompilacji, łącznie z przypadkiem importu projektu z poprzednich wersji PG5
• Ponownie możliwe jest połączenie rejestru typu Float do wejścia bloku FBox akceptującego standardowy rejestr
• Wiele mniejszych poprawek

Poprawki i usprawnienia w szablonach web i w Web-Editor 8

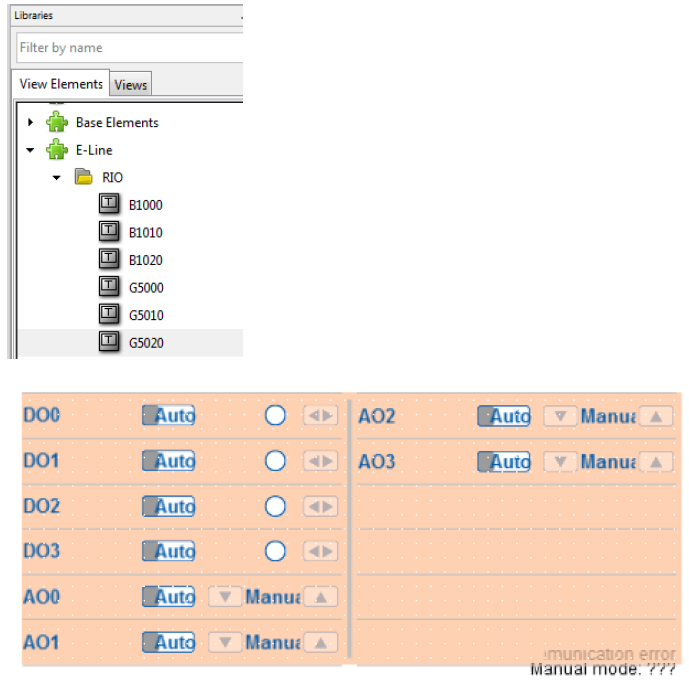

Szablony E-Line RIO

Dodane zostały nowe szablony dla urządzeń E-Line RIO, zintegrowane z biblioteką standardową. Szablony mogą być wykorzystane do kontroli trybu ręcznego w tych modułach. Szablony połączone są z symbolami generowanymi automatycznie przy dodawaniu bloków FBox w edytorze Fupla.

Inne szablony

• W szablonie “User Admin” dostosowane zostały wymiary obrazów.
• W szablonie “Online Trend” poprawiono możliwość zaznaczania.
• Szablon “Animated Image” ponownie działa prawidłowo.
• Poprawiono również wiele tekstów w szablonach.

Web-Editor

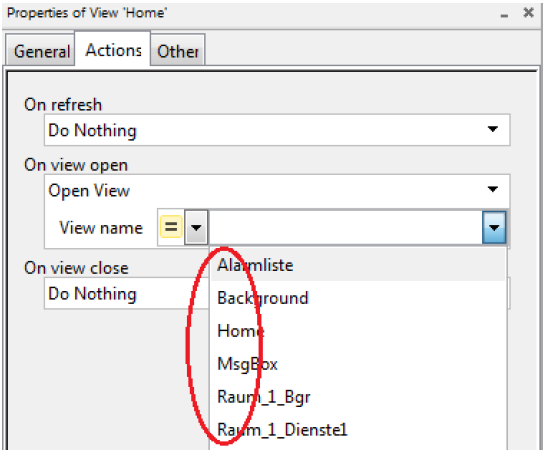

W akcjach, przy wyborze widoku w akcji “Open View”, dostępne widoki są teraz posortowane alfabetycznie:

Dokonano również wiele zmian poprawiających stabilność.

Dodanie obsługi trzech nowych urządzeń z serii PCD3

Nowe urządzenia dostępne są do wyboru w Device Configurator:

• PCD3.M3160: Sterownik serii Power; 512kB na program, 128kB na DB/TEXT; USB, Ethernet; 4 gniazda we/wy
• PCD3.M3360: Sterownik serii Power; 512kB na program, 128kB na DB/TEXT; USB, Ethernet; 4 gniazda we/wy; rozszerzalny
• PCD3.M5360: Sterownik serii Power; 2MB na program, 1MB na DB/TEXT; RS-232, USB, Ethernet; 4 gniazda we/wy; rozszerzalny

Dodanie obsługi nowych urządzeń i poprawki w narzędziu Wiring Check Tool

Dodana obsługa urządzeń:

• PCD1.M2220-C15: E-Line PCD
• PCD1.F2611-C15: E-Line DALI module
• PCD1.G1100-C15: E-Line light and blind module
• PCD1.G3600-C15: E-Line room control module
• PCD1.G3601-C15: E-Line room control module + RS-485
• PCD1.W5300-C15: E-Line analogue module
• PCD3.M3160
• PCD3.M3360
• PCD3.M5360

W definicji wartości analogowych akceptowane są teraz przecinek i kropka jako separator dziesiętny.
Poprawki w generowaniu raportów w formacie PDF i CSV.

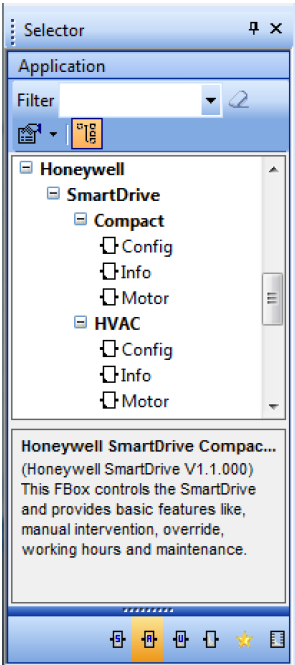

Biblioteki FBox – nowa biblioteka Honeywell SmartDrive

Nowa biblioteka umożliwia sterowanie silnikami Honeywell z poziomu sterowników Saia PCD. Najważniejsze parametry dostępne są teraz w edytorze Fupla. Wspierane są silniki:

• SmartDrive HVAC
• SmartDrive COMP

Biblioteki FBox – poprawki

Biblioteka DDC 2.5, wersja V2.8.160

• W grupie “Initialisation”, dostępny jest nowy FBox “Init Reduced” dla urządzeń nie posiadających XOB, watchdoga i we/wy – np. dla programowalnych web paneli PCD7.D4xxVT5F
• W grupie “BACnet”, w bloku “Device”, sprawdzenie dla “Present Value” z wartością użytkownika wykonywane jest z opóźnieniem, aby zredukować zdarzenia zmiany wartości
• W grupie “Systems”, w bloku “Redundant”, ręczne testowanie wymuszało problemy, jeśli wybrana była opcja “Cnt H-Difference”
• W grupi “Controls”, w bloku “Motor 2 speed” i “Motor 3 speed”, jeśli włączony jest BACnet, wejście “En” jest obowiązkowe.

Biblioteka SWA Alarming, wersja SP2.6.302

• Wszystkie bloki inicjalizacyjne czyszczą teraz listę alarmów, jeśli wybrana jest opcja “Clear the list after download”

Biblioteka ELine, wersja V1.0.140

• Dioda Error na sterowniku nie jest już aktywowana

Biblioteka File System, wersja V2.7.540

• Blok “Read CSV col DB” – nowy blok do odczytu konkretnej kolumny z pliku CSV i zapisania jej do bloku DB
• Blok “Read CSV to DB” – nowe wyjście “ReadNbr” zwracające liczbę odczytanych linii; nowy parametr “Read / write mode” pozwalający zdefiniowanie czy odczytane mają być wszystkie linie aż do końca pliku
• Poprawki w blokach “Read CSV” dotyczące wykrywania ostatniej kolumny i prawidłowego odczytu wartości
• Blok “Memory Management External” – poprawiony błąd asemblera gdy jednocześnie używano bloku “Backup to Flash” z biblioteki DALI

Biblioteka Heavac (HVC), wersja V2.7.530

• Blok “Redundant command 2-8” w grupie “General” – nowy blok do redundantnego sterowania 2-8 urządzeń z automatyczną zmianą priorytetu w zależności od czasu pracy urządzeń
• Blok “E-Master” w grupie “Energy” – poprawiony błąd asemblera dotyczący nadawania nazwy blokowi
• Bloki z grupy “Init” – w firmware równym lub nowszym niż 1.20.00, jeśli nie wybrano strefy czasowej, zmiana czasu letniego/zimowego jest teraz wykonywana, aktualizowany jest stan wyjścia, a parametr “Automatic change” jest wymoszony na “Device Configurator”
• Bloki z grupy “Controllers” – jeśli wartość “Yd” jest bardzo duża, może ona powodować przepełnienie i nieprawidłowe wyliczanie filtra “T1”. Od teraz wartość ta jest zmniejszana nawet w przypadku przepełnienia (nie zachowuje wtedy ustawień filtru)
• Blok “Conversion DB 20 n points” w grupie “General” – wskaźnik indeksowy jest teraz zerowany do 0 w trakcie uruchamiania sterownika aby uniknąć błędów
